На днях группа наших специалистов побывала в северной столице нашей страны - городе Санкт-Петербурге. Целью визита было освещение технических характеристик и технологий тамошних больших электронных экранов табло панно. В качестве объектов интереса были выбраны наиболее, на наш взгляд, заметные экраны в городе, т.е. расположенные в наиболее многолюдных местах - на Невском прспекте, центральных станциях метро, а также около известных музеев, кинотеатров, гостиниц и дорожных развязок. В этом выпуске статей мы расскажем о них.

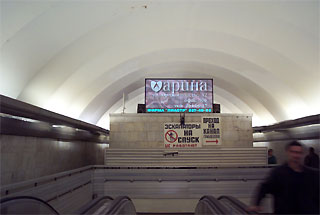

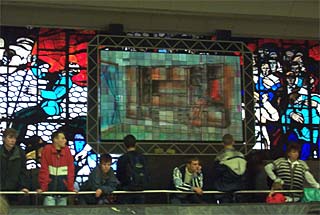

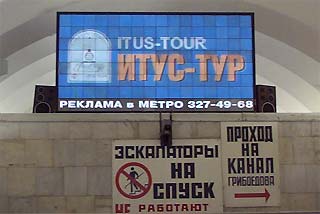

Большие газоразрядные экраны на станции метро "Гостиный двор"
Как и подавляющее большинство современных больших экранов табло панно, эти экраны выполнены по модульной схеме, что позволяет собирать экран практически любых линейных размеров. Уникальность этих экранов состоит в том, что их модули состоят не из набора отдельных лампочек разных цветов, а выполнены по интегральной технологии, сочетая множество светящихся элементов в одном блоке.
 |
 |
Связавшись с фирмой-производителем, мы выяснили, что выпускаются два вида модулей - с 3мм и 6мм пикселями, размер модулей примерно 20х20 см. В пикселях разрешение одного модуля составляет 32х32 при 6 мм и 64х64 при 3 мм пикселях.
 |
 |
Каждый пиксель состоит из трех вертикальных полосок (red, green, blue) 2х6мм или 1х3 мм (для 6 мм и 3 мм пикселей соответственно). Таким образом, удельное разрешение составляет 160 пикс/м и 320 пикс/м для 3 мм и 6 мм технологий. Экран способен воспроизводить 32 000 цветов, яркость 250 нит (кд/м2) для 6 мм и 120 нит для 3 мм пикселей.
К сожалению, такой яркости недостаточно для работы экрана на улице, поэтому его можно рассматривать как конкурента светодиодных экранов внутреннего использования. Контроллер экрана позволяет подключать его непосредственно к VGA выходу компьютера.

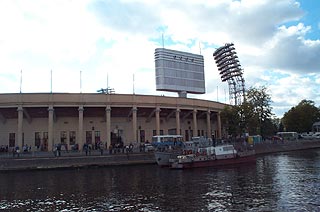

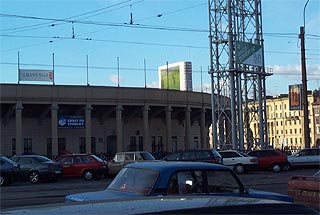

Большие газоразрядные экраны на стадионе "Петровский"
Мы побывали на стадионе "Петровский" во время проведения матча чемпионата России между командами "Зенит" С-Петербург и "Локомотив" Н-Новгород. Матч закончился со счетом 1:0 в пользу "Зенита".

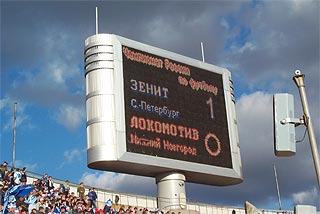

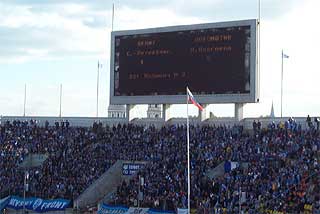

На стадионе стоят два экрана - одноцветный текстовый газоразрядный и 216-цветный газоразрядный экран фирмы Megalux (Венгрия).
 |
 |

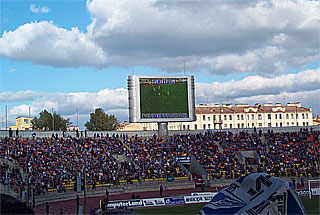

216-цветный газоразрядный экран фирмы Megalux (справа) имеет размеры 12х8 метров. Он состоит из модулей размером примерно 75 по горизонтали и 67 см по вертикали, т.е. 16 модулей в строке и 8 модулей в столбце и установлен на поворотной турели, что позволяет ему поворачиваться на почти 180 градусов.
 |
 |
Каждый модуль состоит из 64 пикселей - 8 по горизонтали и 8 по вертикали - и трех цветных (RGB) элементов, расположенных вертикально. Таким образом, разрешение экрана в пикселях - 128х96, а удельное разрешение составляет 10.7х12 пикс/м.
 |
 |

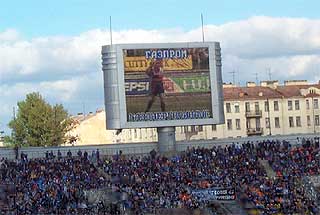

Яркость экрана достаточна для работы против солнца, что видно на фотографиях (к сожалению, мы не знаем точного значения яркости) и имеет хороший угол обзора. Однако сложность технической реализации газоразрядной технологии делает этот экран сложным с точки зрения быстрого ремонта и требует высокой квалификации обслуживающего персонала.
Экран управляется от IBM PC совместимого компьютера.

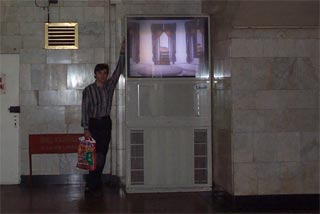

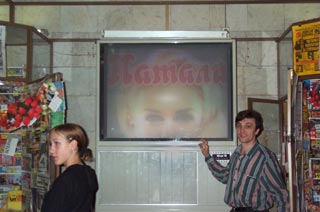

Большие просветные экраны на станции метро "Сенная площадь"
Это рекламные стойки, принадлежащие фирме МетроТВ, воплощающие ее проект "Телевидение в СПб Метрополитене".
В качестве экранов используются обычные просветные телевизоры фирмы "Thompson" с диагональю 51 дюйм. В тех же стойках находятся видеомагнитофоны и круговые видеокассеты с рекламными роликами, а также усилители и звуковые колонки.
 |
 |
Мы поддерживаем выбор именно просветных телевизоров в качестве экранов, т.к. уверены в превосходстве просветных экранов над светодиодными и газоразрядными при использовании внутри помещения, естественно, если их яркость достаточна.
Понятно, что качество изображения определяется только качеством видеозаписи и вопрос о пиксельном разрешении экранов здесь не стоит. Нас приятно удивили их очень низкие расценки на рекламу театров.

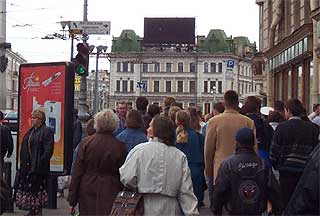

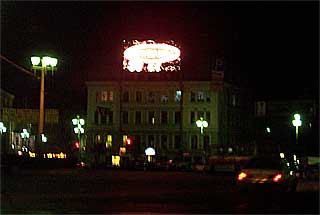

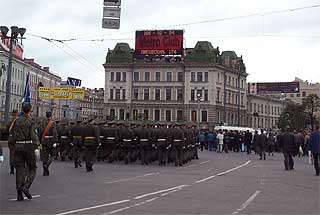

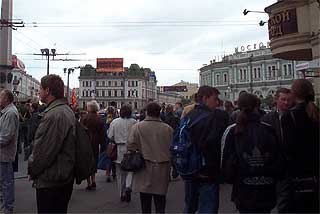

Большой ламповый экран, установленный на крыше рядом со зданием Московского вокзала
Это экран фирмы "WhiteWay", принадлежащий фирме НеонБалтик. Экран аналогичен расположенному в Москве на гостинице "Интурист", но имеет большие размеры - 10х5 метров.
 |
 |
Экран состоит из модулей размером 30х30 см и содержит 4х4=16 цветных пикселей. Каждый пиксель состоит из четырех цветных (red, green, blue, white) элементов, расположенных в секторах квадрата. Шаг между лампочками составляет 1.5 дюйма (около 3.75 см).
 |
 |
Количество цветов - 16. Разрешение экрана в пикселях - 132х68. Удельное разрешение экрана составляет 13,3 пикселя/м2. Это оптимальный экран для уличного использования, но устаревший. Большие экраны этого типа нового поколения уже работают в Москве и Новосибирске, они воспроизводят 65 тысяч и 16 миллионов цветов.
